USRADAR SPOT SIS YAPI RADARI

  • Yapı içi NDT haritalama

YÜKSEK FREKANS İLE YAPI İÇİ ÖLÇÜMLERİ


Binalar, mühendislik yapıları, cami ve saray benzeri tarihi yapılar veya tünellerde gerçekleştirilen yapı içi haritalama projelerinde rakiplerine göre hem duyarlılık hem de kullanım kolaylığı konularında öne çıkan USRadar sistemleri sayesinde yapı içlerinde çok yüksek çözünürlüklerde milimetre hassasiyetinde ölçüm yapmak ve harita çıkarmak mümkündür.


img img img

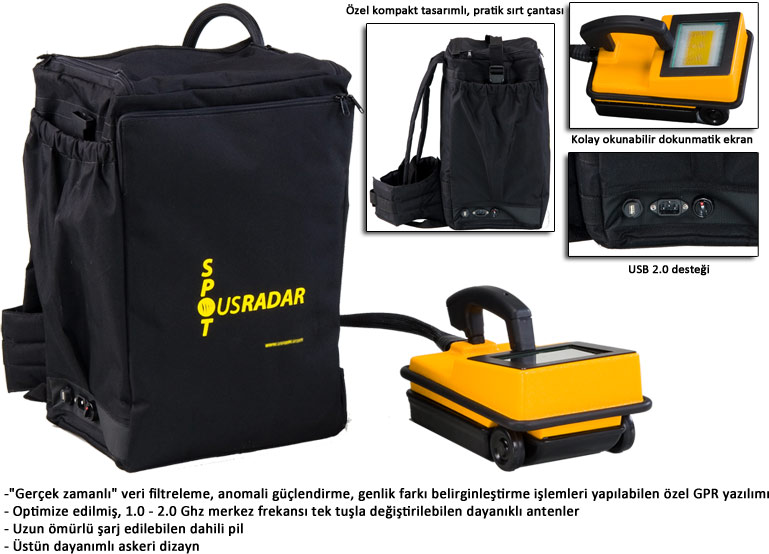

USRADAR SPOT SIS YAPI İÇİ JEORADAR ÖZELLİKLERİ:

  • Yüksek çözünürlük ile aşağıdaki yapı içi elemanları kolaylıkla ve gerçek zamanlı olarak haritalanabilir:
    Duvar içi elektrik kabloları, Metal, plastik / PVC, vb. tip her türlü rijit donatı boruları, Boru, kablo ve su kanalları, Temel / betonarme / inşaat demirleri, Her türlü çubuk donatı, Hasır teller, Art germe kabloları (post tension cable)
  • Mühendislik parametrelerine yönelik haritalama için:
    Her türlü korozyon, nemlilik ve beton boşlukları, Beton kalınlığı ve kalite ölçümleri, Beton pas payı belirlenmesi
  • Veri transferi (datanın bilgisayara alınması) ve bluetooth alıcıları için kullanılabilen USB 2.0 girişi, Direct-To-USB arabirimi ve özel yazılımı,
  • Her türlü ışık altında kolaylıkla okunabilen arkadan aydınlatmalı ve ölçüm alanına göre kişiselleştirilebilen özel dokunmatik ekran ve menüler,
  • Askeri standartlarda üretilmiş maksimum dayanıklılıkta su geçirmez dişi/erkek kablolar ve kablo bağlantı noktaları,
  • "Gerçek zamanlı" veri filtreleme, anomali güçlendirme, genlik farkı belirginleştirme işlemleri yapılabilen yüksek frekanslı ölçümlere özel olarak tasarlanmış GPR yazılımı ,

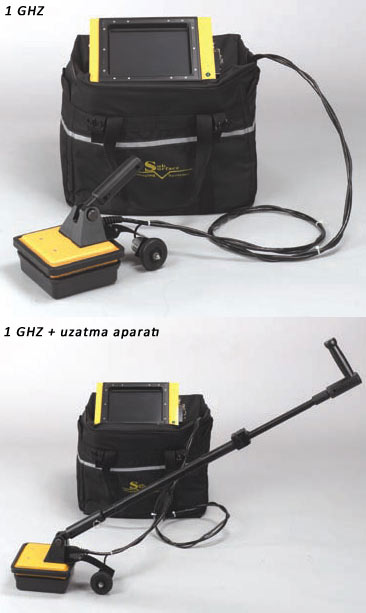

  • Optimize edilmiş, merkez frekansı tek tuşla değiştirilebilen, 0-2.5 metre derinlikte çalışan antenler (1.0, 1.2, 1.6, 2.0 Ghz),
  • Yapı içi ölçüm amacıyla tasarlanmış dış etkenleri sıfıra indiren çift iç ve çift dış korumalı TX/RX anten kontrol ünitesi, EM gürültü önleyici dizayn,
  • Ölçümler anında yüksek hassasiyet ile koordinat kaydını gerçekleştiren GIS format uyumlu yapı içi lokasyon sistemi (opsiyonel),
  • Çok sayıda GPR profilinin ofis desktop sistemlerinde lokal koordinatları ile derlenip birleştirilmesine ve tam yapı haritası çıkartılmasına olanak veren özel 3 boyutlu (3D) yazılım (opsiyonel),
  • Uzun ömürlü şarj edilebilen dahili/gömülü pil (tek şarjda 6 saatten fazla kullanım süresi) ve kompakt tasarımlı, pratik sırt çantası.

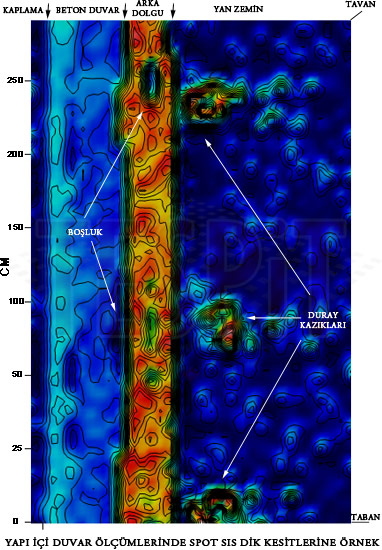

Yapı İçi Uygulamaları

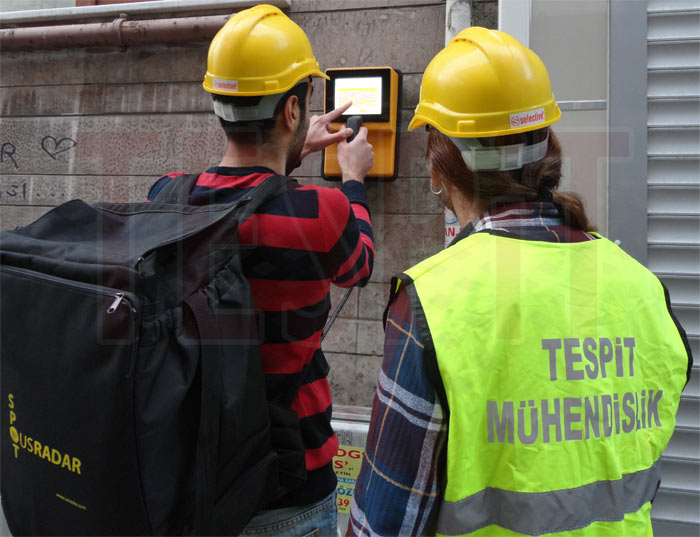

Spot SIS üniteleri ile bina restorasyon, yeniden yapım projelerinde ve/veya statik bina modellemelerinde ihtiyaç duyulan mühendislik parametrelerinin ölçülmesinde yüksek çözünürlük (HF:High Frequency) ve lokasyon hatasız duvar içi haritalarının çıkarılması artık çok kolay.

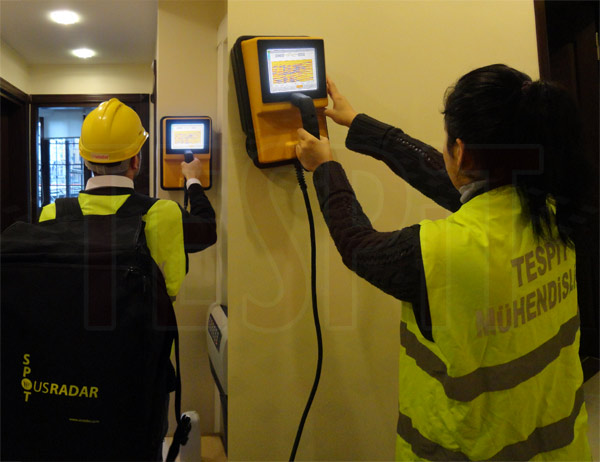

Beton Kalitesi ve Donatılar


Bina dayanım ve depremsellik risk analizi çalışmalarında modern binaların beton kalitesinin yerinde hasarsız olarak tespit edilmesi ve yapı içi gömülü donatıların lokasyon, korozyon, dayanım haritalarının çıkarılması USRadar Spot SIS üniteleri ile kısa sürede mümkün olmaktadır.

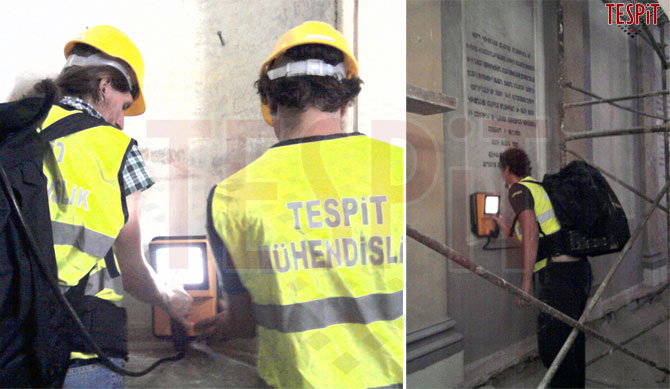

Tarihi Yapı Etütleri


Cami, Kilise, vb. tarihi yapı iç ve dış sınırlarında taşıyıcı sistemlerin, duvarların ve olası gömülü donatıların kalitelerinin ve dayanımlarının belirlenmesinde kullanılabilen Spot SIS jeoradar üniteleri ile gerektiğinde tarihi yapıların 3 boyutlu (3D) gerçek iç modelleri de çıkarılabilmektedir.

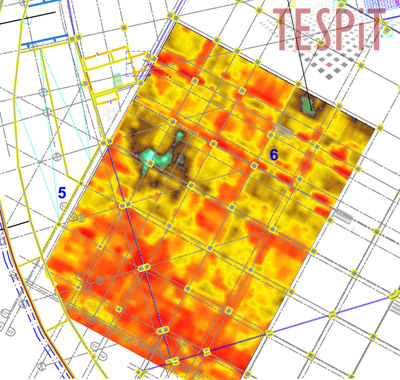

Bina Temel Özellikleri Haritalanması


Özellikle büyük alana oturan modern beton yapıların taban ve taşıyıcı sistemlerinde gözlemlenebilecek nemlilik ve bozunma zonlarına ait verilerin toplanması ve yapı kalite/dayanım özelliklerinin haritalanması USRadar Spot SIS sistemleri ile artık hiç de zor değil.
